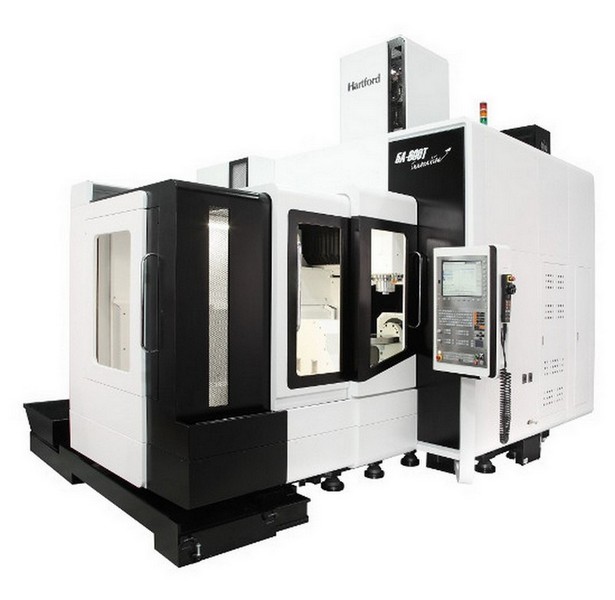

5A-600T

  • YÜKSEK HASSASİYETLİ 5 EKSEN CNC İŞLEME MERKEZİ
  • 5 YIL KIZAK GARANTİSİ*

* : Satın alınan opsiyon ve versiyona göre değişkenlik gösterir.

WORKING AREA

Working Surface Size (Length x Width)mm600X500
T-slot (Size x Number x Pitch)14X5X100
Max. Table Loadkg500
Distance Between Table and Spindlemm25+600=625

AXES

Guideway TypeLİNEAR
X-axis Travelmm650
Y-axis Travelmm1000
Z-axis Travelmm600

MOTOR INFORMATION

X/Y/Z Axes MotorsKW8.6/8.6/8.9

SPINDLE

Spindle Speed (Direct Drive)devir / dk10K(Opt.:15K/20K)
Spindle Speed (Built In)devir / dk24K
Spindle Nose Taper-ISO40/HSK-A63
Spindle Motor Powerkw/HP12,5

FEED RATE

Cutting Feed Rate (X, Y, Z)mm / dk20/20/20
Rapid traverse (X, Y, Z)mm / dk30/30/30

AUTOMATIC TOOL CHANGER

Tool Numberadet16(Opt.24/32/40)
Max. Tool Weightkg7
Max. Tool Size (Diameter and Length)mm75X300
Pull stud boltMAS-P40T-1

CONTROL UNIT

HEIDENHAINİTNC530,İTNC640

OTHER

Machine Floor Spacemm14000

STANDARD ACCESSORY

FULL ENCLOSED SPLASH GUARD

CENTRALİZED AUTOMATED LUBRICATION SYSTEM

SPINDLE AIR CURTAIN

FLUROESCENT LAMP

AIR BLAST THROUGH SPINDLE

REMOTE MANUAL PULSE GENERATOR

OPERATION FINISH LAMB

SPINDLE OIL COOLER

PRELOADED BALL SCREW ON 3 AXES

CONTROL CABİNET AIR CONDITIONING

TOOL PACKAGE

LEVELING BOLTS AND BLOCKS

OPERATION MANUAL & ELECTRICAL DRAWING EQUIPMENT

#40 10000 RPM DIRECT SPINDLE

HARTFORD MANUAL

AUTO POWER OFF

OPTIONAL ACCESSORIES

LINK TYPE CHIP CONVEYOR AND PORTABLE CHIP BUCKET

COOLANT THROUGH SPINDLE(20/25/70BAR)

COOLING THROUGH THE TOOL AND TOOL HOLDER SYS.

OIL MIST COOLANT SYSTEM

OIL MIST COLLECTOR

FLUORESCENT LAMPx2

AUTO TOOL MEASUREMENT(TT160,TS27R,NC4)

AUTO WORKPIECE MEASUREMENT(TS460,OMP40/60)

HEIDENHAIN KKH100

BUILT-IN 24000 RPM SPINDLE

3 AXIS BALL SCREW COOLANT SYSTEM

SPINDLE SHAFT WITH  COOLANT SYSTEM
