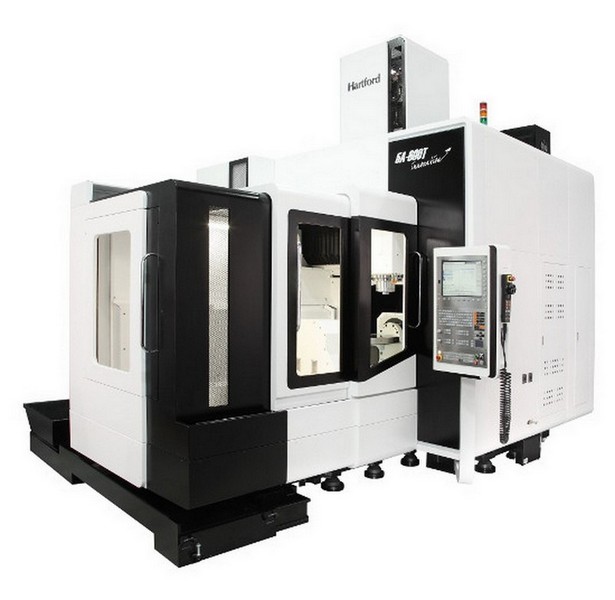

5A-800T

  • YÜKSEK HASSASİYETLİ 5 EKSEN CNC İŞLEME MERKEZİ
  • 5 YIL KIZAK GARANTİSİ*

* : Satın alınan opsiyon ve versiyona göre değişkenlik gösterir.

ÇALIŞMA ALANI

Tabla ölçüsü (Boy x En)mm800
T Kanalı (çap x adet x mesafe)14 x 7 x 100
Maksimum Tabla Yükükg850
Fenermili ile Tabla Arası Mesafemm75+600=675

EKSENLER

Kızak TipiLİNEER
X eksen hareketimm800
Y eksen hareketimm1200
Z eksen hareketimm600

B VE C EKSEN

Dönüş açısı (C eksen)derece360°

MOTOR BİLGİLERİ

X/Y/Z eksen motorlarıKW8,6/8,6/8,9

FENERMİLİ

Fenermili devri (Direct Drive)devir / dk10000/12000/15000
Fenermili devri (Built In)devir / dk12000/24000
Fenermili konik tipi-BT40, BT50, HSK-A63
Fenermili motor gücükw/HP12,5

İLERLEME HIZLARI

Kesme ilerlemesi (X, Y, Z)mm / dk20000
Boşta ilerleme (X, Y, Z)mm / dk36000

TAKIM MAGAZİNİ

Takım sayısıadetBT40: 16/24/30/40, BT50: 20/32/40
Maksimum takım ağırlığıkg7
Maksimum takım çapı ve boyummBT40: 75x300, BT50: 125x300
Çektirme civatasıBT40: MAS-P40T-1, BT50: MAS-P50T-1

KONTROL ÜNİTESİ

HEIDENHAINTNC-640

DİĞER

Gerekli hava basıncıkg / cm26,5
Toplam elektrik gücüKVA40 (65 OPS.)
Makinenin ağırlığıkg20000
Makinenin kapladığı alanmm4320 x 5570

STANDART AKSESUARLAR

  • HEIDENHAIN TNC-640 KONTROL ÜNİTESİ
  • 24 TAKIM KAPASİTELİ KOLLU TİP MAGAZİN
  • FENERMİLİ HAVA PERDESİ
  • BT40 10000 DEVİR/DK DIRECT DRIVE FENERMİLİ
  • X, Y, Z EKSENLERİNDE LİNEER CETVEL
  • MERKEZİ OTOMATİK YAĞLAMA SİSTEMİ
  • KAPALI KASA
  • 5 EKSEN EŞ ZAMANLI KONTROL
  • EL ÇARKI
  • 3’LÜ İKAZ LAMBASI
  • ÇALIŞMA LAMBASI
  • SU TABANCASI
  • OTOMATİK ENERJİ KESME
  • DENGELEME CİVATA VE BLOKLARI
  • KULLANIM KILAVUZU
  • CE BELGESİ
  • 2 YIL ÜCRETSİZ PERİYODİK BAKIM (YILDA 1)

OPSİYONEL AKSESUARLAR

  • BBT40, BT50, BBT50, HSK-A63, HSK-A100 KONİK TİPİ
  • 30, 32, 40 TAKIM KAPASİTELİ KOLLU TİP MAGAZİN
  • 12000, 15000 DEVİR/DK DIRECT DRIVE FENERMİLİ
  • 12000, 24000 DEVİR/DK BUILT-IN FENERMİLİ
  • FENERMİLİ İÇERİSİNDEN BASINÇLI SU VERME SİSTEMİ (20, 25, 40, 70 BAR)
  • BANT TİPİ TALAŞ KONVEYÖRÜ VE TALAŞ ARABASI
  • DİSK TİPİ YAĞ AYRIŞTIRICI
  • PULVARİZE YAĞ PÜSKÜRTME SİSTEMİ (OIL MIST)
  • YAĞ BUHARI TOPLAMA SİSTEMİ
  • OTOMATİK TAKIM BOY ÖLÇME PROBU
  • OTOMATİK İŞPARÇASI ÖLÇME PROBU
  • i-FACTORY (HARTNET)
