5BC-438

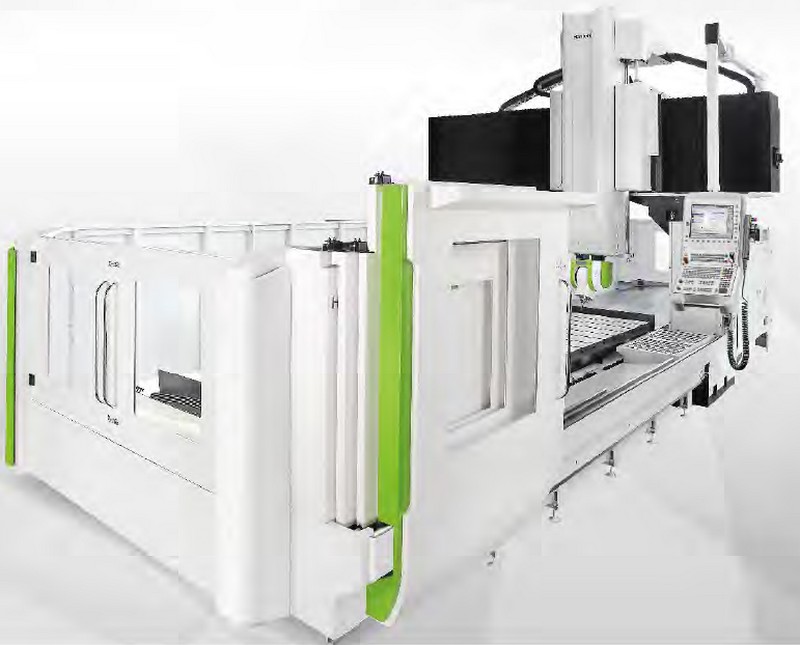

  • 5 EKSEN KÖPRÜ TİPİ CNC DİK İŞLEME MERKEZİ
  • HARTFORD 5 EKSEN BAŞLIĞI
  • Z EKSENDE 4 ADET LİNEER KIZAK
  • 5 YIL KIZAK GARANTİSİ*
  • YEKPARE GENİŞ KOLON DİZAYNI

* : Satın alınan opsiyon ve versiyona göre değişkenlik gösterir.

ÇALIŞMA ALANI

Tabla ölçüsü (Boy x En)mm4000 x 2500
T Kanalı (çap x adet x mesafe)28 x 15 x 250
Maksimum Tabla Yükükg18000
Fenermili ile Tabla Arası Mesafemm35+1000=1035
Fenermili Merkezinin Kolona Uzaklığımm480
Kolonlar Arası Genişlik3200

EKSENLER

Kızak TipiLİNEER
X eksen hareketimm4000
Y eksen hareketimm3800
Z eksen hareketimm1000 (1200 OPS.)

B VE C EKSEN

Fenermili dönme hızı (B ve C eksen)devir / dk60
Dönme torku (B eksen)Nm1200 (ITRI-5A63), 1000 (CYTEC-M21)
Dönme torku (C eksen)Nm1000 (ITRI-5A63, CYTEC-M21)
Dönüş açısı (B eksen)derece105° (ITRI-5A63), 110° (CYTEC-M21)
Dönüş açısı (C eksen)derece240° (ITRI-5A63), 360° (CYTEC-M21)
Konumlama hassasiyeti (B ve C eksen)derece5°

FENERMİLİ

Fenermili devri (Built In)devir / dk15000/24000 (HSK-A63), 12000 (HSK-A100)
Fenermili motor gücükw/HP37/43

İLERLEME HIZLARI

Kesme ilerlemesi (X, Y, Z)mm / dk10000/12000/12000
Boşta ilerleme (X, Y, Z)mm / dk16000/18000/16000

TAKIM MAGAZİNİ

Takım sayısıadet32/40/60
Maksimum takım ağırlığıkg7 (HSK-A63), 20 (HSK-A100)
Maksimum takım çapı ve boyumm75x300 (HSK-A63), 125x400 (HSK-A100)

KONTROL ÜNİTESİ

HEIDENHAINTNC-620, TNC-640

DİĞER

Gerekli hava basıncıkg / cm26,5
Makinenin ağırlığıkg48000
Makinenin kapladığı alanmm13625 x 8140

STANDART AKSESUARLAR

  • 32 TAKIM KAPASİTELİ KOLLU TİP MAGAZİN
  • FENERMİLİ HAVA PERDESİ
  • HSK-A63 15000 DEVİR/DK BUILT-IN FENERMİLİ
  • ELEKTRİK KABİNİNDE KLİMA
  • X, Y, Z EKSENLERİNDE LİNEER CETVEL
  • OTOMATİK İŞPARÇASI ÖLÇME PROBU
  • VİDALI TİP TALAŞ KONVEYÖRÜ
  • BANT TİPİ TALAŞ KONVEYÖRÜ
  • OPERATÖR VE BAKIM MERDİVENİ
  • MERKEZİ OTOMATİK YAĞLAMA SİSTEMİ
  • KİNEMATİK OPSİYON
  • KALİBRASYON TOPU
  • Y EKSENİNDE VİDALI MİL DESTEK SİSTEMİ
  • Z EKSEN AKÜMÜLATÖRÜ
  • KAPALI KASA (TAVAN AÇIK)
  • EL ÇARKI
  • 3’LÜ İKAZ LAMBASI
  • ÇALIŞMA LAMBASI
  • SU TABANCASI
  • OTOMATİK ENERJİ KESME
  • DENGELEME CİVATA VE BLOKLARI
  • KULLANIM KILAVUZU
  • CE BELGESİ
  • 2 YIL ÜCRETSİZ PERİYODİK BAKIM (YILDA 1)

OPSİYONEL AKSESUARLAR

  • KONTROL ÜNİTESİ SEÇENEKLERİ; HEIDENHAIN TNC-620, TNC-640
  • Z EKSENİN 1200MM SEÇİLMESİ
  • HSK-A100 KONİK TİPİ
  • 40, 60 TAKIM KAPASİTELİ KOLLU TİP MAGAZİN
  • 24000 DEVİR/DK HSK-A63 BUILT-IN FENERMİLİ
  • 12000 DEVİR/DK HSK-A100 BUILT-IN FENERMİLİ
  • FENERMİLİ İÇERİSİNDEN BASINÇLI SU VERME SİSTEMİ (20, 25, 40, 70 BAR)
  • X EKSENİNDE VİDALI MİL DESTEK SİSTEMİ
  • KAPALI KASA (TAVAN KAPALI)
  • DİSK TİPİ YAĞ AYRIŞTIRICI
  • PULVARİZE YAĞ PÜSKÜRTME SİSTEMİ (OIL MIST)
  • YAĞ BUHARI TOPLAMA SİSTEMİ
  • OTOMATİK TAKIM BOY ÖLÇME PROBU
  • OTOMATİK TAKIM BOY VE ÇAP ÖLÇME PROBU
