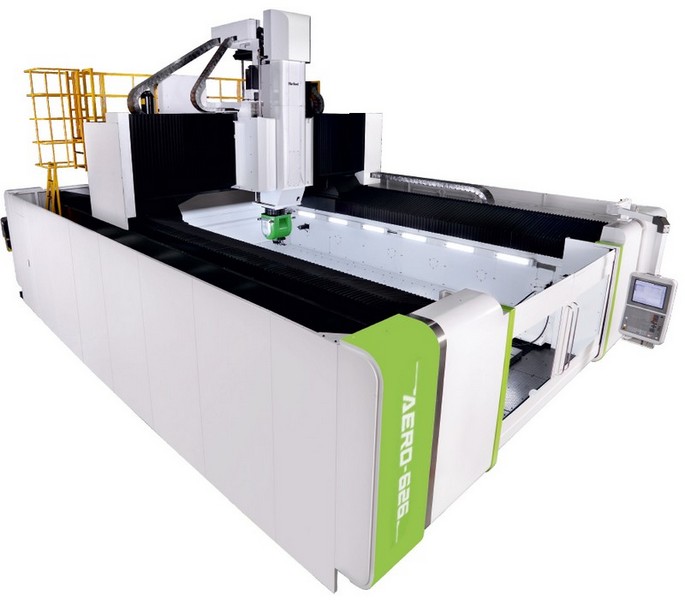

AERO-X41

  • 5 EKSEN CNC PORTAL İŞLEME MERKEZİ
  • (KÖPRÜ GEZER)
  • 5 YIL KIZAK GARANTİSİ*
  • Z EKSENDE ÇİFT VİDALI MİL TAHRİK SİSTEMİ
  • Z EKSENİNDE 4 ADET LİNEER KIZAK
  • X VE Y EKSENLERİNDE LİNEER MOTOR TAHRİK SİSTEMİ
  • YÜKSEK HASSASİYETLİ 5 EKSEN BAŞLIK

* : Satın alınan opsiyon ve versiyona göre değişkenlik gösterir.

ÇALIŞMA ALANI

Tabla ölçüsü (Boy x En)mm3600 x 3000~20000
T Kanalı (çap x adet x mesafe)28 x 250
Maksimum Tabla Yükükg5000
Fenermili ile Tabla Arası Mesafemm160+1100=1260 (130+1300=1460 OPS.)
Kolonlar Arası Genişlik5200

EKSENLER

Kızak TipiLİNEER
X eksen hareketimm3000~20000
Y eksen hareketimm4100
Z eksen hareketimm1100 (1300 OPS.)

FENERMİLİ

Fenermili Devri5000/12000/24000
Fenermili konik tipi-HSKA-63 / HSK-A100
Fenermili motor gücükw/HP34/43, 110/138
Fenermili motor torkuNm72/91, 170/220, 657/824

İLERLEME HIZLARI

Kesme ilerlemesi (X, Y, Z)mm / dk24000
Boşta ilerleme (X, Y, Z)mm / dk60000/60000/50000

TAKIM MAGAZİNİ

Takım sayısıadetS: 30/40, A: 40/60
Maksimum takım ağırlığıkgHSK-A63: 7, HSK-A100: 20
Maksimum takım çapı ve boyummHSK-A63: 75x200, HSK-A100: 125x300

KONTROL ÜNİTESİ

HEIDENHAINTNC-640

STANDART AKSESUARLAR

  • X, Y, Z EKSENLERİNDE MASURA LİNEER KIZAK
  • 30 TAKIM KAPASİTELİ DİSK TİPİ MAGAZİN
  • 24000 DEVİR/DK HSK-A63 FENERMİLİ
  • HEIDENHAIN TNC-640 KONTROL ÜNİTESİ
  • BANT TİPİ TALAŞ KONVEYÖRÜ
  • VİDALI TİP TALAŞ KONVEYÖRÜ
  • FENERMİLİ HAVA PERDESİ
  • BAKIM MERDİVENİ
  • MERKEZİ OTOMATİK YAĞLAMA SİSTEMİ
  • EL ÇARKI
  • KAPALI KASA (TAVAN AÇIK)
  • 3’LÜ İKAZ LAMBASI
  • OPERASYON BİTİŞ LAMBASI
  • Z EKSEN AKÜMÜLATÖRÜ
  • SU TABANCASI
  • OTOMATİK ENERJİ KESME
  • DENGELEME CİVATA VE BLOKLARI
  • KULLANIM KILAVUZU
  • CE BELGESİ
  • 2 YIL ÜCRETSİZ PERİYODİK BAKIM (YILDA 1)

OPSİYONEL AKSESUARLAR

  • 40 TAKIM KAPASİTELİ DİSK TİPİ MAGAZİN
  • 40, 60 TAKIM KAPASİTELİ KOLLU TİP MAGAZİN
  • 5000, 12000 DEVİR/DK HSK-A100 FENERMİLİ
  • FENERMİLİ İÇERİSİNDEN BASINÇLI SU VERME SİSTEMİ (20, 25, 40, 70 BAR)
  • DİSK TİPİ YAĞ AYRIŞTIRICI
  • TALAŞ ARABASI
  • KAPALI KASA (TAVAN KAPALI)
  • CNC DÖNER TABLA (DİVİZÖR)
  • OTOMATİK TAKIM BOY ÖLÇME PROBU
  • OTOMATİK TAKIM BOY VE ÇAP ÖLÇME PROBU
  • OTOMATİK İŞPARÇASI ÖLÇME PROBU
