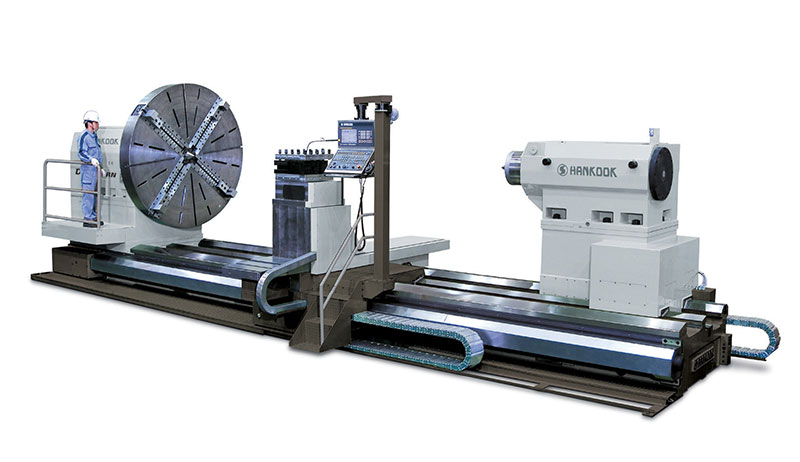

DYNATURN-1500

AĞIR İŞ CNC TORNA

HAREKETLER

X eksen hareketimm800
Z eksen hareketimm2120~8120

İLERLEMELER

X ekseni kesme ilerlemesimm / dk4000
Z ekseni kesme ilerlemesimm / dk6000

DİĞER

Makinenin ağırlığıkg18000~27200

PUNTA

Pinyon çapımm270
Pinyon hareketimm300

YATAK

Yatak genişliğimm1150

KAPASİTE

Yatak üstü çevirme çapımm1500
Araba üstü çevirme çapımm1120
Maksimum tornalama çapımm1500
Merkezler arası mesafemm2000~8000
İki merkez arası maksimum yükkg12000

MOTORLAR

Ana tabla motorukw37 / 45
X/Z eksen motorukw3 / 7

TARET

Takım postu tipiHİDROLİK H-4 (V-8 OPS.)
Takım ölçüsümm50 (32 OPS.)
İstasyon sayısı2 (1,26 OPS.)

FENERMİLİ

Fenermili devridevir / dk1-500
Maksimum fenermili torkukg.m1500

STANDART AKSESUARLAR

  • FANUC 0i-TF KONTROL ÜNİTESİ
  • 1~500 DEVİR/DK FENERMİLİ
  • MERKEZLER ARASI MESAFE 2000~8000MM
  • FENERMİLİ MOTORU & ELEKTRİK EKİPMANLARI
  • 40” (1000MM) 4 AYAKLI BAĞIMSIZ AYNA
  • OTOMATİK H-4 TAKIM POSTU
  • DÖNER PUNTA
  • PUNTA HIZLI HAREKET SİSTEMİ
  • PUNTA YÜK ÖLÇER 6 TON
  • HİDROLİK GÜÇ ÜNİTESİ
  • SOĞUTMA SİSTEMİ
  • KIZAKLAR İÇİN OTOMATİK YAĞLAMA SİSTEMİ
  • MERKEZ SOKETİ (1/10 KONİK #120 X METRİK KONİK#80)
  • MERKEZ
  • ÇALIŞMA LAMBASI
  • İKAZ LAMBASI
  • AYNA KORUMA SACI
  • DIŞ ÇAP TAKIM TUTUCU
  • BARALAMA TAKIM TUTUCU (Ø63MM)
  • BARALAMA SOKETİ (Ø63 X 50, 32, 25, 20, 16MM)
  • DRİLL SOKETİ (Ø63 x MT#4, 3, 2)
  • DENGELEME CİVATA VE BLOKLARI
  • TAKIM ÇANTASI
  • TRANSFORMATÖR



OPSİYONEL AKSESUARLAR

  • 4 AYAKLI BAĞIMSIZ AYNA (Ø32”, Ø40”, Ø50”, Ø56”, Ø63”)
  • ARA YATAK DÖNER AYAKLAR (Ø50-350MM, Ø300-600MM)
  • ARA YATAK METAL AYAKLAR (Ø50-350MM, Ø300-600MM)
  • TAKİP EDEN YATAK, METAL AYAKLAR (Ø30-200MM)
  • ROLL CHOCK STAND (Ø400-800MM, Ø800-1200MM)
  • HİDROLİK OTOMATİK TARET (V-8, H-4+H-4, H-4+V-8)
  • ALIN PLAKASI Ø40” (Ø1000MM)
  • PUNTA YÜK ÖLÇER (8-10 TON)
  • TALAŞ KONVEYÖRÜ VE ARABASI
