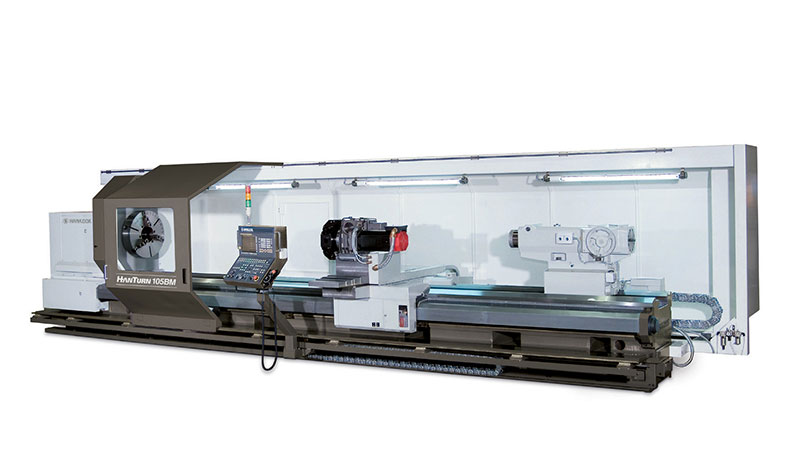

HANTURN-130 (D/E/F)

AĞIR İŞ CNC TORNA TEZGAHI

HAREKETLER

X eksen hareketimm720
Z eksen hareketimm2000~8000

İLERLEMELER

X ekseni kesme ilerlemesimm / dk4000
Z ekseni kesme ilerlemesimm / dk6000

DİĞER

Makinenin ağırlığıkg13500~19500

PUNTA

Pinyon çapımm200
Pinyon hareketimm300

YATAK

Yatak genişliğimm800
Yatak uzunluğumm4730~10730

FENERMİLİ

Standart ayna çapımm500
Fenermili delik içi çapımm105 (330, 380, 440 OPS.)
Fenermili konik tipiA2-15 (A2-20, A2-28 OPS.)
Fenermili morsuMT#6
Fenermili devridevir / dk3~8000/1~630 (2~500, 3~400 OPS.)
Devir kademe sayısıOTOMATİK 4 ADIMLI (OTOMATİK 2 ADIMLI OPS.)

KAPASİTE

Yatak üstü çevirme çapımm1320
Araba üstü çevirme çapımm940
Maksimum tornalama çapımm1320
Merkezler arası mesafemm2000~8000
İki merkez arası maksimum yükkg8000

MOTORLAR

X/Z eksen motorukw3/7

TARET

Takım postu tipiMANUEL H-4
Takım ölçüsümm32
İstasyon sayısı4

STANDART AKSESUARLAR

  • FANUC 0i-TF KONTROL ÜNİTESİ
  • 3~700/1~630 DEVİR/DK FENERMİLİ
  • MERKEZLER ARASI MESAFE 2000~8000MM
  • ANA MOTOR VE ELEKTRİK EKİPMANLARI
  • MERKEZ MT#6
  • MERKEZ SOKETİ MT#6
  • FENERMİLİ KONİK TİPİ A2-15
  • 4 AYAKLI BAĞIMSIZ AYNA
  • CURVIC TİP TAKIM POSTU (MANUEL H-4)
  • SOĞUTMA SİSTEMİ
  • ÇALIŞMA LAMBASI
  • DENGELEME CİVATA VE BLOKLARI
  • TAKIM ÇANTASI
  • TRANSFORMATÖR

OPSİYONEL AKSESUARLAR

  • BARALAMA TAKIM TUTUCUNUN Ø100, 150, 200, 330, 380, 440MM SEÇİLMESİ
  • C EKSEN
  • 2~500, 2~400 DEVİR/DK OTOMATİK 2 ADIMLI FENERMİLİ
  • FENERMİLİ KONİK TİPİNİN A2-20, A2-28 SEÇİLMESİ
  • 4 AYAKLI BAĞIMSIZ AYNA
  • 3 AYAKLI SCROLL AYNA
  • MANUEL ARA YATAK METAL AYAKLAR
  • ARA YATAK DÖNER AYAKLAR
  • TAKİP EDEN YATAK
  • CANLI MERKEZ MT-6
  • TAKIM KIZAĞI
  • TALAŞ ARABASI
