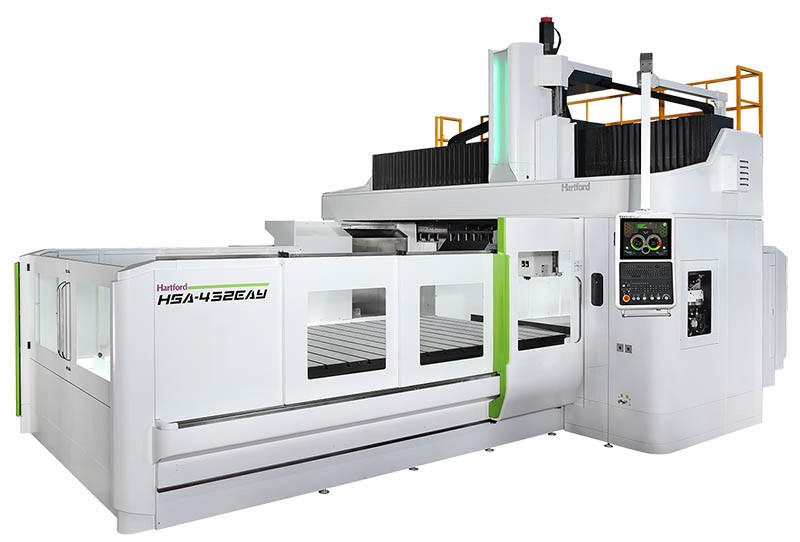

HSA-423EAY

  • YÜKSEK HASSASİYETLİ CNC KÖPRÜ TİPİ DİK İŞLEME MERKEZİ
  • 5 YIL KIZAK GARANTİSİ*
  • Z EKSENİNDE 4 ADET LİNEER KIZAK
  • KÖPRÜDE BASAMAKLI TİP KIZAK SİSTEMİ
  • TAM OTOMATİK BAŞLIK SEÇENEKLERİ İLE

* : Satın alınan opsiyon ve versiyona göre değişkenlik gösterir.

ÇALIŞMA ALANI

Tabla ölçüsü (Boy x En)mm4000 x 2200
Maksimum İşparçası Ağırlığıkg12000
Fenermili ile Tabla Arası Yükseklikmm350+1000=1350 (350+1200=1550 OPS.)
Fenermili merkezi ile Kolon Arası Mesafemm450

EKSENLER

Kızak TipiLİNEER
X eksen hareketimm4000
Y eksen hareketimm3100
Z eksen hareketimm1000 (1200 OPS.)
Pozisyonlama hassasiyeti (JIS B6330)mm0,010
Tekrarlama hassasiyeti (JIS B6330)mm0,003
Pozisyonlama hassasiyeti (VDI 3441, 5 defa)mm0,018
Tekrarlama hassasiyeti (VDI 3441, 5 defa)mm0,015

FENERMİLİ

Fenermili devri (Şanzumanlı)devir / dk6000/8000
Fenermili devri (Direct Drive)devir / dk10000
Fenermili konik tipi-BT50
Fenermili motor gücükw/HP18,5/22

İLERLEME HIZLARI

Kesme ilerlemesi (X, Y, Z)mm / dk10000/12000/12000
Boşta ilerleme (X, Y, Z)mm / dk20000/18000/16000

TAKIM MAGAZİNİ

Takım sayısıadet32/40/60/90
Maksimum takım ağırlığıkg20
Maksimum takım çapı ve boyumm125 x 400
Çektirme civatasıP50T-1

KONTROL ÜNİTESİ

MITSUBISHIM80A, M830
FANUC0iMF, 31iMF
HEIDENHAINTNC-620, TNC-640
HARTROL PLUSHARTROL PLUS 1, HARTROL PLUS 2, HARTROL PLUS 3

DİĞER

Gerekli hava basıncıkg / cm26,5
Toplam elektrik gücüKVA60
Makinenin ağırlığıkg37500
Makinenin kapladığı alanmm13000 x 7050

STANDART AKSESUARLAR

  • X, Y, Z EKSENLERİNDE LİNEER KIZAK
  • 32 TAKIM KAPASİTELİ KOLLU TİP MAGAZİN
  • FENERMİLİ HAVA PERDESİ
  • BT50 6000 DEVİR/DK ŞANZUMANLI FENERMİLİ
  • MERKEZİ OTOMATİK YAĞLAMA SİSTEMİ
  • EL ÇARKI
  • 3’LÜ İKAZ LAMBASI
  • ÇALIŞMA LAMBASI
  • SU TABANCASI
  • OTOMATİK ENERJİ KESME
  • DENGELEME CİVATA VE BLOKLARI
  • KULLANIM KILAVUZU
  • CE BELGESİ
  • 2 YIL ÜCRETSİZ PERİYODİK BAKIM (YILDA 1)

OPSİYONEL AKSESUARLAR

  • GENİŞ KONTROL ÜNİTESİ SEÇENEKLERİ
  •       - HARTROL PLUS 1
  •       - HARTROL PLUS 2
  •       - HARTROL PLUS 3
  •       - MITSUBISHI M80A, M830
  •       - FANUC OiMF, 31iMF
  •       - HEIDENHAIN TNC-620, TNC-640
  • TAM OTOMATİK BAŞLIK SEÇENEKLERİ
  •       - OTOMATİK ÜNİVERSEL BAŞLIK (1°, 2.5°, 5°)
  •       - 90° BAŞLIK (1°, 2.5°, 5°)
  •       - UZATMA BAŞLIĞI (350MM, 500MM)
  •       - OTOMATİK BAŞLIK MAGAZİNİ
  • BBT50 KONİK TİPİ
  • MASURA LİNEER KIZAK
  • 40, 60, 90 TAKIM KAPASİTELİ KOLLU TİP MAGAZİN
  • 8000 DEVİR/DK ŞANZUMANLI FENERMİLİ
  • 10000 DEVİR/DK DIRECT DRIVE FENERMİLİ
  • FENERMİLİ İÇERİSİNDEN BASINÇLI SU VERME SİSTEMİ (20, 25, 40, 70 BAR)
  • Z EKSENİNİ 1200MM SEÇİLMESİ
  • VİDALI TİP TALAŞ KONVEYÖRÜ
  • BANT TİPİ TALAŞ KONVEYÖRÜ VE TALAŞ ARABASI
  • DİSK TİPİ YAĞ AYRIŞTIRICI
  • X, Y, Z EKSENLERİNDE LİNEER CETVEL
  • YÜKSEK KASA (TAVAN AÇIK)
  • KAPALI KASA (TAVAN KAPALI)
  • KABİN İÇİ KAMERA
  • PULVARİZE YAĞ PÜSKÜRTME SİSTEMİ (OIL MIST)
  • YAĞ BUHARI TOPLAMA SİSTEMİ
  • DOKUNMATİK EKRAN (HARTROL PLUS)
  • OTOMATİK TAKIM BOY ÖLÇME PROBU
  • OTOMATİK TAKIM BOY VE ÇAP ÖLÇME PROBU
  • OTOMATİK İŞPARÇASI ÖLÇME PROBU
  • i-FACTORY (HARTNET)
