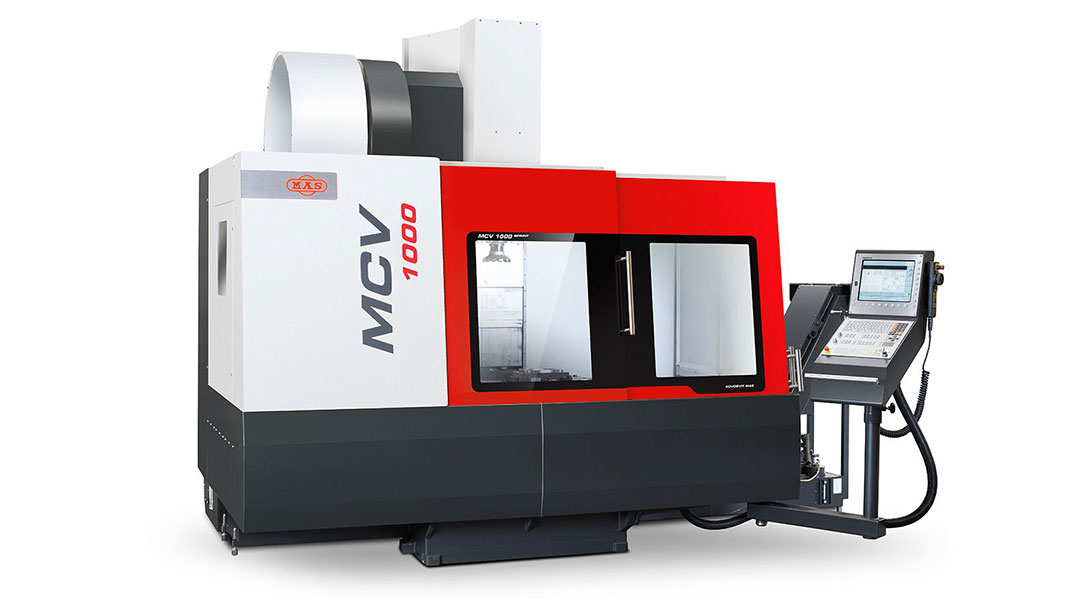

MCV-1000 POWER 5AX

5 EKSEN CNC İŞLEME MERKEZİ

ÇALIŞMA ALANI

T Kanalı (çap x adet x mesafe)5 x 14
Maksimum Tabla Yükükg400
Fenermili ile Tabla Arası Mesafemm1250

EKSENLER

Kızak TipiLİNEER
X eksen hareketimm880
Y eksen hareketimm590
Z eksen hareketimm520

B VE C EKSEN

Dönüş açısı (C eksen)derece360

FENERMİLİ

Fenermili Devri8000
Fenermili konik tipi-ISO-50
Fenermili motor gücükw/HP28 / 43
Fenermili motor torkuNm406 / 623

İLERLEME HIZLARI

Kesme ilerlemesi (X, Y, Z)mm / dk40000
Boşta ilerleme (X, Y, Z)mm / dk40000

TAKIM MAGAZİNİ

Takım sayısıadet24 (40 OPS.)
Takım değiştirme süresi (takımdan takıma)sn5
Maksimum takım ağırlığıkg15
Maksimum takım çapı ve boyumm125 / 400

KONTROL ÜNİTESİ

HEIDENHAINTNC-620
SIEMENS840 D sI

DİĞER

Makinenin ağırlığıkg~13000
Makinenin kapladığı alanmm4600 x 3600 x 3300

STANDART AKSESUARLAR

  • 8000 DEVİR/DK ISO50 FENERMİLİ
  • 24 TAKIM KAPASİTELİ TAKIM MAGAZİNİ
  • BEŞİK TİPİ TABLA
  • TALAŞ KONVEYÖRÜ
  • CNC KONTROL SİSTEMİ HEIDENHAIN TNC-620
  • TÜM EKSENLERDE LİNEER CETVEL İLE DİREKT ÖLÇÜM
  • MERKEZİ OTOMATİK YAĞLAMA SİSTEMİ
  • EL ÇARKI
  • ÇALIŞMA LAMBASI
  • SOĞUTMA SUYU TANKI
  • OTOMATİK ENERJİ KESME
  • DENGELEME CİVATA VE BLOKLARI
  • KULLANIM KILAVUZU
  • CE BELGESİ

OPSİYONEL AKSESUARLAR

  • 30 TAKIM KAPASİTELİ TAKIM MAGAZİNİ
  • 2MPA (20 BAR) İÇTEN SOĞUTMA SUYU SİSTEMİ
  • HEIDENHAIN / RENISHAW İŞ PARÇASI VE TAKIM ÖLÇME PROB SETİ
  • MMM ENTEGRE (MAS MAKİNE MONİTÖR YAZILIMI)
  • MANUEL KABİN YIKAMA
  • YAĞ BUHARI TOPLAMA SİSTEMİ
  • UZAKTAN SERVİS TEŞHİS YAZILIMI
