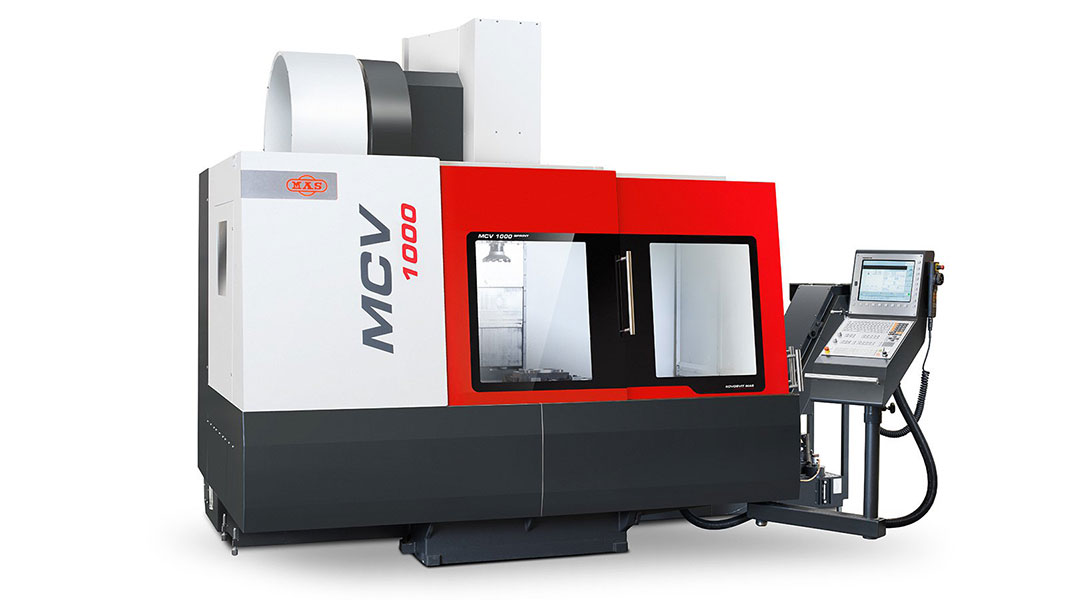

MCV-1000 SPRINT

CNC DİK İŞLEME MERKEZİ

ÇALIŞMA ALANI

Tabla ölçüsü (Boy x En)mm1300 x 670
Fenermili ile Tabla Arası Yükseklikmm150+720=870

EKSENLER

Kızak TipiLİNEER
X eksen hareketimm1016
Y eksen hareketimm610
Z eksen hareketimm720
Pozisyonlama hassasiyeti (JIS B6330)mm0,01
Tekrarlama hassasiyeti (JIS B6330)mm0,004

FENERMİLİ

Fenermili devri (Direct Drive)devir / dk18000
Fenermili konik tipi-HSK-A63
Fenermili motor gücükw/HP25 / 35
Fenermili motor torkuNm86 / 120

İLERLEME HIZLARI

Kesme ilerlemesi (X, Y, Z)mm / dk1-40000
Boşta ilerleme (X, Y, Z)mm / dk40/40/40

TAKIM MAGAZİNİ

Takım sayısıadet30 (60 OPS.)
Takım değiştirme süresi (takımdan takıma)sn3
Maksimum takım ağırlığıkg6,5
Maksimum takım çapı ve boyumm125 / 350

DİĞER

Makinenin ağırlığıkg~10500
Makinenin kapladığı alanmm4600 x 3600 x 3330

STANDART AKSESUARLAR

  • 18000 DEVİR/DK HSK-A63 FENERMİLİ
  • 30 TAKIM KAPASİTELİ TAKIM MAGAZİNİ
  • TALAŞ KONVEYÖRÜ
  • CNC KONTROL SİSTEMİ HEIDENHAIN TNC-620
  • TÜM EKSENLERDE LİNEER CETVEL İLE DİREKT ÖLÇÜM
  • MERKEZİ OTOMATİK YAĞLAMA SİSTEMİ
  • EL ÇARKI
  • ÇALIŞMA LAMBASI
  • SOĞUTMA SUYU TANKI
  • OTOMATİK ENERJİ KESME
  • DENGELEME CİVATA VE BLOKLARI
  • KULLANIM KILAVUZU
  • CE BELGESİ
  • 2 YIL ÜCRETSİZ PERİYODİK BAKIM (YILDA 1)

OPSİYONEL AKSESUARLAR

  • 60 TAKIM KAPASİTELİ TAKIM MAGAZİNİ
  • 2MPA (20 BAR) İÇTEN SOĞUTMA SUYU SİSTEMİ
  • HEIDENHAIN / RENISHAW İŞ PARÇASI VE TAKIM ÖLÇME PROB SETİ
  • MMM ENTEGRE (MAS MAKİNE MONİTÖR YAZILIMI)
  • MANUEL KABİN YIKAMA
  • YAĞ BUHARI TOPLAMA SİSTEMİ
  • UZAKTAN SERVİS TEŞHİS YAZILIMI
  • 4. EKSEN DÖNER TABLA
