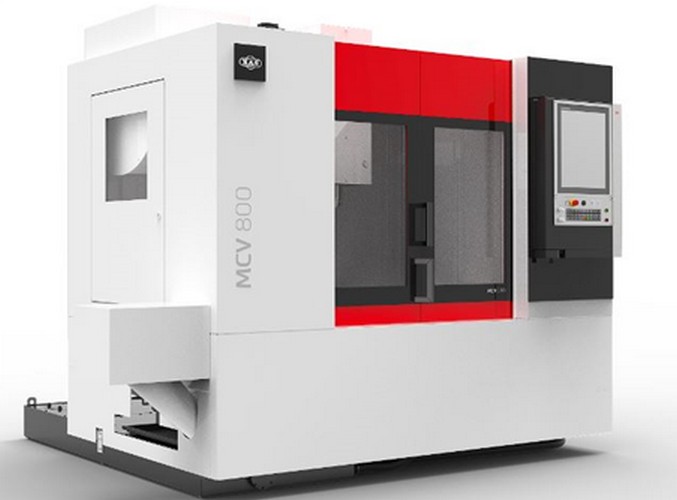

MCV-800 QUICK

CNC DİK İŞLEME MERKEZİ

ÇALIŞMA ALANI

Tabla ölçüsü (Boy x En)mm1100 x 500
Maksimum İşparçası Ağırlığıkg500
Fenermili ile Tabla Arası Yükseklikmm100+550=650

EKSENLER

Kızak TipiLİNEER
X eksen hareketimm800
Y eksen hareketimm500
Z eksen hareketimm550

FENERMİLİ

Fenermili devri (Direct Drive)devir / dk12000
Fenermili konik tipi-ISO-40
Fenermili motor gücükw/HP10 / 14
Fenermili motor torkuNm63 / 88

İLERLEME HIZLARI

Kesme ilerlemesi (X, Y, Z)mm / dk30000
Boşta ilerleme (X, Y, Z)mm / dk30000

TAKIM MAGAZİNİ

Takım sayısıadet24
Takım değiştirme süresi (takımdan takıma)sn3,8
Maksimum takım ağırlığıkg6,5
Maksimum takım çapı ve boyumm120 / 250

DİĞER

Toplam elektrik gücüKVA20
Makinenin ağırlığıkg~4000
Makinenin kapladığı alanmm2086 x 2745 x 2420

STANDART AKSESUARLAR

  • 12000 DEVİR/DK ISO40 FENERMİLİ
  • 24 TAKIM KAPASİTELİ TAKIM MAGAZİNİ
  • CNC KONTROL SİSTEMİ HEIDENHAIN TNC-620
  • TÜM EKSENLERDE LİNEER CETVEL İLE DİREKT ÖLÇÜM
  • MERKEZİ OTOMATİK YAĞLAMA SİSTEMİ
  • EL ÇARKI
  • ÇALIŞMA LAMBASI
  • SU TABANCASI
  • SOĞUTMA SUYU TANKI
  • OTOMATİK ENERJİ KESME
  • DENGELEME CİVATA VE BLOKLARI
  • KULLANIM KILAVUZU
  • CE BELGESİ
  • 2 YIL ÜCRETSİZ PERİYODİK BAKIM (YILDA 1)

OPSİYONEL AKSESUARLAR

  • 2MPA (20 BAR) İÇTEN SOĞUTMA SUYU SİSTEMİ
  • HEIDENHAIN / RENISHAW İŞ PARÇASI VE TAKIM ÖLÇME PROB SETİ
  • MMM ENTEGRE (MAS MAKİNE MONİTÖR YAZILIMI)
  • MANUEL KABİN YIKAMA
  • YAĞ BUHARI TOPLAMA SİSTEMİ
  • UZAKTAN SERVİS TEŞHİS YAZILIMI
  • 4. EKSEN DÖNER TABLA
