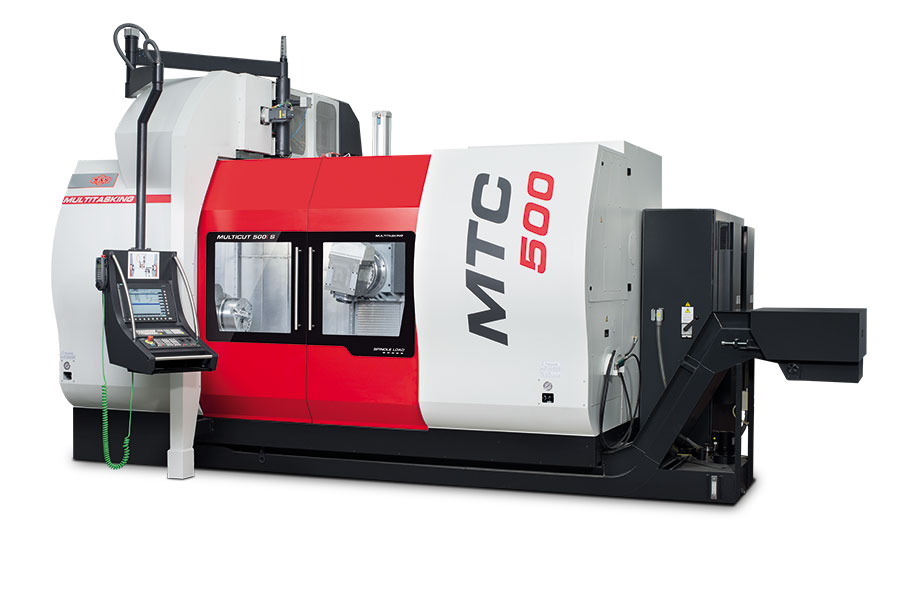

MULTICUT-500iT

ÇOK GÖREVLİ TORNALAMA MERKEZİ

DİĞER

Gerekli hava basıncıkg / cm20,6
Toplam elektrik gücüKVA110
Makinenin ağırlığıkg~22800
Makinenin kapladığı alanmm3950 x 3760

WORKING RANGE

Maksimum yatak üstü çevirme çapımm1030
Maksimum tornalama çapı B=0o/B=45o/B=90omm549/690/880/1030
Maksimum makine boyumm1693
Maksimum işparçası ağırlığı (ayna / punta)kg800 / 2100

WORKPIECE SPINDLE

Çubuk kapasitesimm94
Fenermili eksen yüksekliğimm1290

C AXIS OF WORKPIECE SPINDLE

Min. programmable stepderece0,0001
Max. torque (S3 - 40%) / torque breakeNm1400 / 2100

TOOL SPINDLE

TaperHSK63 / CAPTO6
Max. torque (S1 / S6 – 40%)Nm60/100/123
Max. spindle speed devir / dk12000

B AXIS OF TOOL SPINDLE

Max. torque S1 / S6 – 40%Nm550 / 950
Max. torque with brake (locking device / brake)Nm4000
Max. speeddevir / dk50
Min. programmable stepderece0,0001

İLERLEMELER

Rapid traverse in the axes X1 / Y1 / Z1m / dk50/40/50
Working travel X1 / Y1 / Z1mm5/4/5

ACCURACY - REPEATABILITY

X1 axis, direct measuringmm0,008
Y1 axis, direct measuringmm0,007
Z1 axis, direct measuringmm0,01

OTOMATİK TAKIM DEĞİŞTİRME

Maximal diameter of the tool - adjacent position occupied / vacantmm90 / 150
Maximal length of the toolmm350
Maximal weight of the toolkg8
Automatic tool exchange time (tool – tool)s3 / 15
Number of the tools – HSK-T63, Capto C6adet360 x 1°

STANDART AKSESUARLAR

OPSİYONEL AKSESUARLAR
