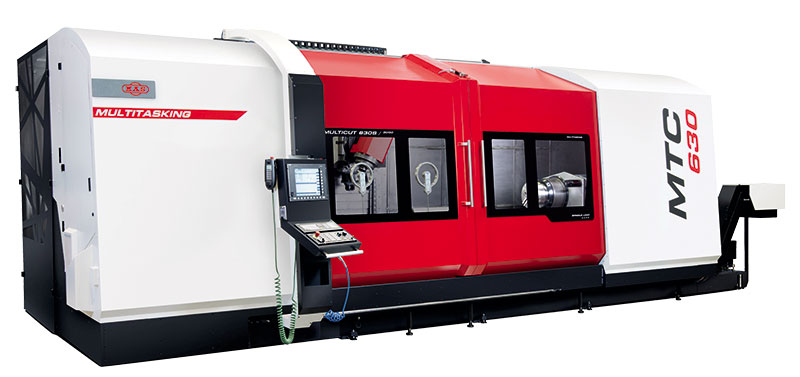

MULTICUT-630/4500 (T,S)

ÇOK GÖREVLİ TORNALAMA MERKEZİ

DİĞER

Gerekli hava basıncıkg / cm20,6
Toplam elektrik gücüKVA100-120
Makinenin ağırlığıkg28500-35000
Makinenin kapladığı alanmm5150 x 3100

WORKING RANGE

Maksimum yatak üstü çevirme çapımm1150
Maksimum araba üstü çevirme çapımm790 / 1150
Maksimum tornalama çapı B=0o/B=45o/B=90omm790/930/1060/1150
Maksimum işparçası ağırlığı (ayna / punta)kg1000 / 2500

WORKPIECE SPINDLE

Fenermili koniği S1 ve S2 (DIN 55026)A11
Çubuk kapasitesimm122
Fenermili motoru S1 ve S2 (S1-100%)kw43/51,5/63/73
Fenermili torku S1 ve S2 (S1– 100%)kw518 / 3110
Maksimum fenermili hızıdevir / dk720
Dişli numarası2
Fenermili eksen yüksekliğimm1325

C AXIS OF WORKPIECE SPINDLE

Min. programmable stepderece0,0001
Max. torque (S3 - 40%) / torque breakeNm1408 / 2176

TOOL SPINDLE

TaperHSK63
Max. torque (S1 / S6 – 40%)Nm119/143/162
Max. spindle speed devir / dk12000

B AXIS OF TOOL SPINDLE

Max. torque S1 / S6 – 40%Nm750 / 1300
Max. torque with brake (locking device / brake)Nm8000
Max. speeddevir / dk50
Min. programmable stepderece0,0001

İLERLEMELER

Rapid traverse in the axes X1 / Y1 / Z1m / dk40/30/40
Working travel X1 / Y1 / Z1mm4/4/4

ACCURACY - REPEATABILITY

X1 axis, direct measuringmm0,004
Y1 axis, direct measuringmm0,004
Z1 axis, direct measuringmm0,01

OTOMATİK TAKIM DEĞİŞTİRME

Maximal diameter of the tool - adjacent position occupied / vacantmm90 / 175
Maximal length of the toolmm500
Maximal weight of the toolkg12
Automatic tool exchange time (tool – tool)s3 / 10

STANDART AKSESUARLAR

OPSİYONEL AKSESUARLAR
