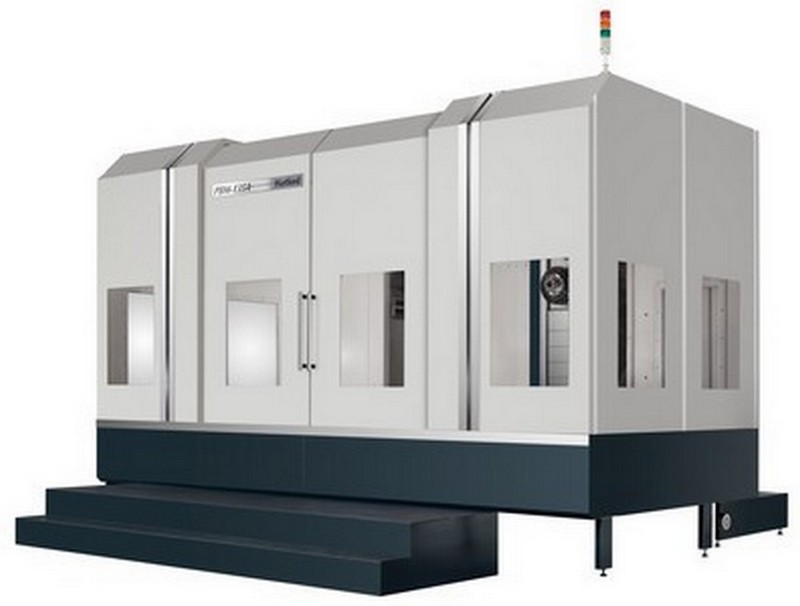

PBM-135C X=4M

  • ÇOK AÇILI ÖZEL BAŞLIKLAR
  • 5 YIL KIZAK GARANTİSİ*
  • MAKSİMUM KESME TORKU: 6520NM
  • İKİ LİNEER KIZAKLA DESTEKLENMİŞ W EKSEN
  • B EKSEN POZİSYON TEKRARLAMA HASSASİYETİ ±8”

* : Satın alınan opsiyon ve versiyona göre değişkenlik gösterir.

ÇALIŞMA ALANI

Tabla ölçüsü (Boy x En)mm1800 x 2000
T Kanalı (çap x adet x mesafe)22 x 7 x 225
Maksimum Tabla Yükükg15000

EKSENLER

Kızak TipiX,Y,Z Sürtünmeli, W Lineer
X eksen hareketimm3000
Y eksen hareketimm2000 (2500 OPS.)
Z eksen hareketimm1500
W eksen hareketi700

FENERMİLİ

Fenermili Çapımm130
Fenermili Devri2500
Şanzumanlı2500
Fenermili devri (Şanzumanlı)devir / dk2500
Fenermili motor gücükw/HP26/35

İLERLEME HIZLARI

Kesme ilerlemesi (X, Y, Z)mm / dk5000
Boşta ilerleme (X, Y, Z)mm / dk10000
Boşta ilerleme (W)mm / dk6000

KONTROL ÜNİTESİ

MITSUBISHIM80A, M830
FANUC0iMF, 31iMF
HARTROL PLUSHARTROL PLUS 1, HARTROL PLUS 2

DİĞER

Gerekli hava basıncıkg / cm26,5
Toplam elektrik gücüKVA65
Makinenin ağırlığıkg37000
Makinenin kapladığı alanmm9450 x 8650

STANDART AKSESUARLAR

  • X, Y, Z EKSENLERİ SÜRTÜNMELİ, W EKSENİ LİNEER KIZAK
  • 40 TAKIM KAPASİTELİ KOLLU TİP MAGAZİN
  • B EKSENİNDE CETVEL
  • 0,001° İNDEKSLEMELİ DÖNER TABLA
  • BT50 2500 DEVİR/DK ŞANZUMANLI FENERMİLİ
  • MERKEZİ OTOMATİK YAĞLAMA SİSTEMİ
  • EL ÇARKI
  • ÇALIŞMA LAMBASI
  • SU TABANCASI
  • OTOMATİK ENERJİ KESME
  • DENGELEME CİVATA VE BLOKLARI
  • KULLANIM KILAVUZU
  • AÇIK KASA
  • CE BELGESİ
  • 2 YIL ÜCRETSİZ PERİYODİK BAKIM (YILDA 1)

OPSİYONEL AKSESUARLAR

  • GENİŞ KONTROL ÜNİTESİ SEÇENEKLERİ
  •       - HARTROL PLUS 1
  •       - HARTROL PLUS 2
  •       - MITSUBISHI M80A, M830
  •       - FANUC 0iMF, 31iMF
  • BBT50 KONİK TİPİ
  • Y EKSENİNİN 2500MM’YE ÇIKARILMASI
  • Z EKSENİNİN 2000MM’YE ÇIKARILMASI
  • 60 TAKIM KAPASİTELİ KOLLU TİP MAGAZİN
  • FENERMİLİ İÇERİSİNDEN BASINÇLI SU VERME SİSTEMİ (20, 25, 40, 70 BAR)
  • ÜNİVERSAL BAŞLIK
  • 90° BAŞLIK
  • 90° UZATMA BAŞLIĞI
  • SOĞUTMA SUYU SİSTEMİ
  • FENERMİLİ SIKMA/BIRAKMA AYAK PEDALI
  • X, Y, Z EKSENLERİNDE CETVEL
  • VİDALI TİP TALAŞ KONVEYÖRÜ
  • BANT TİPİ TALAŞ KONVEYÖRÜ VE TALAŞ ARABASI
  • DİSK TİPİ YAĞ AYRIŞTIRICI
  • KABİN İÇİ KAMERA
  • YARI KAPALI KASA (TABLA ETRAFINDA)
  • TAMAMEN KAPALI KASA (TAVAN KAPALI)
  • i-FACTORY (HARTNET)
