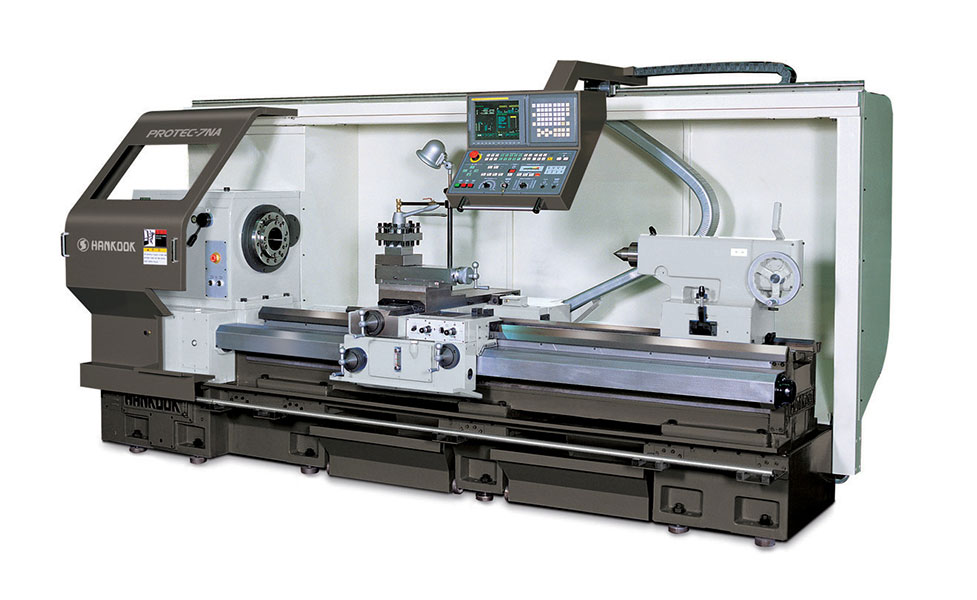

PROTEC-7NA

CNC TORNA TEZGAHI

HAREKETLER

X eksen hareketimm425
Z eksen hareketimm935~3935

İLERLEMELER

X ekseni kesme ilerlemesimm / dk3000
Z ekseni kesme ilerlemesimm / dk6000

DİĞER

Makinenin ağırlığıkg3470~5520

PUNTA

Pinyon çapımm112
Pinyon hareketimm200

YATAK

Yatak genişliğimm500
Yatak uzunluğumm2505~5505

FENERMİLİ

Standart ayna çapımm350
Fenermili delik içi çapımm105
Fenermili konik tipiA2-11
Fenermili morsuMT-6
Fenermili devridevir / dk3~1250
Devir kademe sayısıMANUEL 2 ADIMLI

KAPASİTE

Yatak üstü çevirme çapımm750
Araba üstü çevirme çapımm480
Maksimum tornalama çapımm750
Merkezler arası mesafemm1000~4000
İki merkez arası maksimum yükkg3000

MOTORLAR

Ana tabla motorukw11/15
X/Z eksen motorukw1,2 / 3

TARET

Takım postu tipiMANUEL H-4
Takım ölçüsümm32 (25 OPS.)

STANDART AKSESUARLAR

  • FANUC 0i-TF KONTROL ÜNİTESİ
  • 3~1250 DEVİR/DK FENERMİLİ
  • MERKEZLER ARASI MESAFE 1000~4000MM
  • ANA MOTOR VE ELEKTRİK EKİPMANLARI
  • MERKEZ MT#6
  • MERKEZ SOKETİ MT#6 x 1/10 KONİK #120
  • 2 HIZLI PUNTA SOKETİ
  • FENERMİLİ KONİK TİPİ A2-11
  • 4 AYAKLI BAĞIMSIZ AYNA Ø350MM
  • CURVIC TİP TAKIM POSTU (MANUEL H-4)
  • SOĞUTMA SİSTEMİ
  • ÇALIŞMA LAMBASI
  • DENGELEME CİVATA VE BLOKLARI
  • TAKIM ÇANTASI
  • TRANSFORMATÖR

OPSİYONEL AKSESUARLAR

  • 3 AYAKLI SCROLL AYNA (Ø300, 350MM)
  • 4 AYAKLI BAĞIMSIZ AYNA (Ø400, 450, 500, 600MM)
  • ALIN PLAKASI (Ø800MM)
  • ARA YATAK METAL AYAKLAR (Ø50~250MM, Ø250~450MM )
  • ARA YATAK DÖNER AYAKLAR  (Ø50~250MM, Ø250~450MM )
  • TAKİP EDEN YATAK (Ø20~200MM)
  • CANLI MERKEZ MT-6
  • OTOMATİK İNDESKLEMELİ TARET HİDROLİK H-4, ELEKTRİKLİ V-8
  • TAKIM KIZAĞI (SADECE MANUEL H-4 İÇİN)
