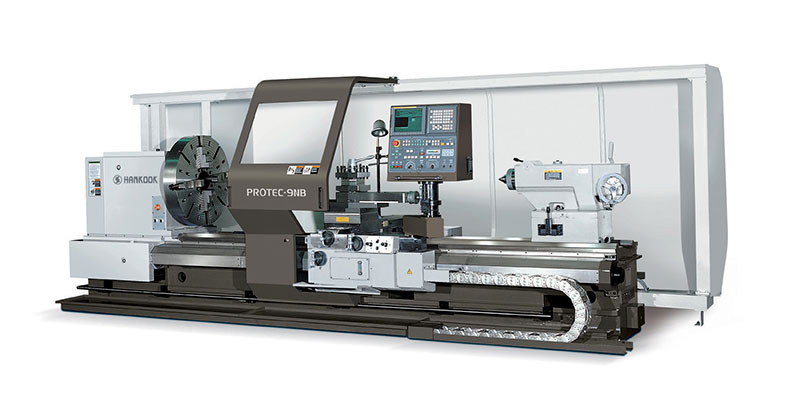

PROTEC-9NB

AĞIR TİP CNC TORNA TEZGAHI

HAREKETLER

X eksen hareketimm535
Z eksen hareketimm1845~7845

İLERLEMELER

X ekseni kesme ilerlemesimm / dk4000
Z ekseni kesme ilerlemesimm / dk6000

DİĞER

Makinenin ağırlığıkg7010~13530

PUNTA

Pinyon çapımm180
Pinyon hareketimm250

YATAK

Yatak genişliğimm630
Yatak uzunluğumm3175~9715

FENERMİLİ

Standart ayna çapımm700
Fenermili delik içi çapımm176
Fenermili konik tipiA2-11
Fenermili morsuMT-6
Fenermili devridevir / dk3~800
Devir kademe sayısıOTOMATİK 2 ADIMLI

KAPASİTE

Yatak üstü çevirme çapımm950
Araba üstü çevirme çapımm630
Maksimum tornalama çapımm1845~7845
Merkezler arası mesafemm2000~5000
İki merkez arası maksimum yükkg5000

MOTORLAR

Ana tabla motorukw18,5 / 22
X/Z eksen motorukw3 / 7

TARET

Takım postu tipiMANUEL H-4
Takım ölçüsümm32

STANDART AKSESUARLAR

  • FANUC 0i-TF KONTROL ÜNİTESİ
  • 3~800 DEVİR/DK FENERMİLİ
  • MERKEZLER ARASI MESAFE 2000~8000MM
  • ANA MOTOR VE ELEKTRİK EKİPMANLARI
  • OTOMATİK ŞANZUMAN
  • DÖNER PUNTA
  • MERKEZ MT#6
  • MERKEZ SOKETİ MT#6 x 1/10 KONİK #120
  • FENERMİLİ KONİK TİPİ A2-11
  • 4 AYAKLI BAĞIMSIZ AYNA Ø700MM
  • CURVIC TİP TAKIM POSTU (MANUEL H-4)
  • SOĞUTMA SİSTEMİ
  • ÇALIŞMA LAMBASI
  • DENGELEME CİVATA VE BLOKLARI
  • TAKIM ÇANTASI
  • TRANSFORMATÖR

OPSİYONEL AKSESUARLAR

  • 4 AYAKLI BAĞIMSIZ AYNA (Ø700, 800MM)
  • ALIN PLAKASI (Ø850MM)
  • ARA YATAK METAL AYAKLAR (Ø50~250MM, Ø250~450MM, Ø450-650MM)
  • ARA YATAK DÖNER AYAKLAR  (Ø50~250MM, Ø250~450MM, Ø450-650MM)
  • TAKİP EDEN YATAK (Ø20~200MM)
  • CANLI MERKEZ MT-6
  • OTOMATİK İNDESKLEMELİ TARET HİDROLİK H-4, ELEKTRİKLİ V-8
  • TAKIM KIZAĞI (SADECE MANUEL H-4 İÇİN)
  • BARALAMA TAKIM TUTUCU (Ø100, 150, 200MM)
