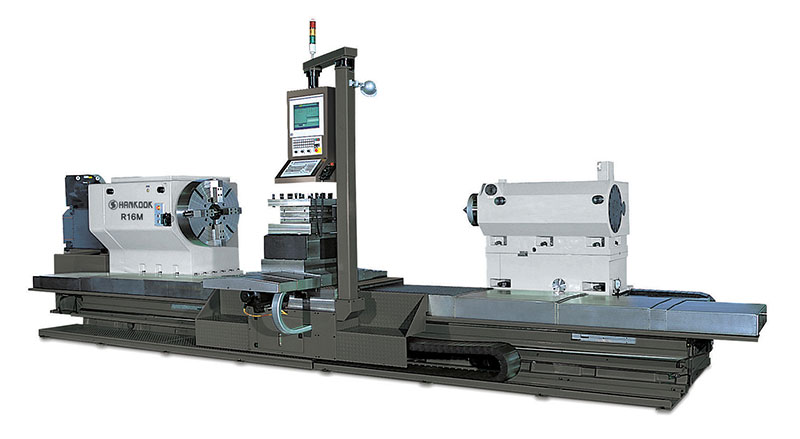

R-16M-120

AĞIR İŞ CNC MERDANE TORNASI

HAREKETLER

X eksen hareketimm550
Z eksen hareketimm2000~8000

İLERLEMELER

X ekseni kesme ilerlemesimm / dk4000
Z ekseni kesme ilerlemesimm / dk6000

KAPASİTE

Yatak üstü çevirme çapımm1200
Araba üstü çevirme çapımm1200
Merkezler arası uzaklıkmm2000~8000
Merkezler arası maksimum yük (Ara yatak ile)kg16000

YATAK

Yatak genişliğimm1200
Yatak uzunluğumm580

MOTORLAR

Ana tabla motorukw70
X/Z eksen motorukw10

FENERMİLİ

Fenermili konik tipi1/12
Fenermili devridevir / dk0,5-250
Maksimum kesme gücükg.f3000

TAKIM

Takım tipiH-4
Takım sayısı4
Takım postu hareketimm250

PUNTA

Punta pinyon çapımm320
Punta pinyon koniği1/12
Pinyon hareketimm250

STANDART AKSESUARLAR

  • FANUC 0i-TF KONTROL ÜNİTESİ
  • 0.5~250 DEVİR/DK FENERMİLİ
  • MERKEZLER ARASI MESAFE 2000~8000MM
  • FENERMİLİ VE SERVO SÜRÜCÜLER VE MOTORLAR
  • ÖLÜ MERKEZLER
  • HİDROLİK GÜÇ ÜNİTESİ
  • H-4 TAKIM POSTU
  • DÖNER PUNTA
  • PUNTA HIZLI HAREKET SİSTEMİ
  • PUNTA YÜK ÖLÇER
  • HİDROLİK GÜÇ ÜNİTESİ
  • AYNA KORUMA SACI
  • ÇALIŞMA LAMBASI
  • İKAZ LAMBASI
  • DENGELEME CİVATA VE BLOKLARI
  • TAKIM ÇANTASI
  • TRANSFORMATÖR

OPSİYONEL AKSESUARLAR

  • 4 AYAKLI BAĞIMSIZ AYNA (Ø32”, Ø40”, Ø50”, Ø60”)
  • ARA YATAK DÖNER AYAKLAR
  • HİDROLİK ARA YATAK
  • ROLL CHOCK STAND (300~500MM, 500~700MM)
  • TALAŞ KONVEYÖRÜ
