R-70W-220

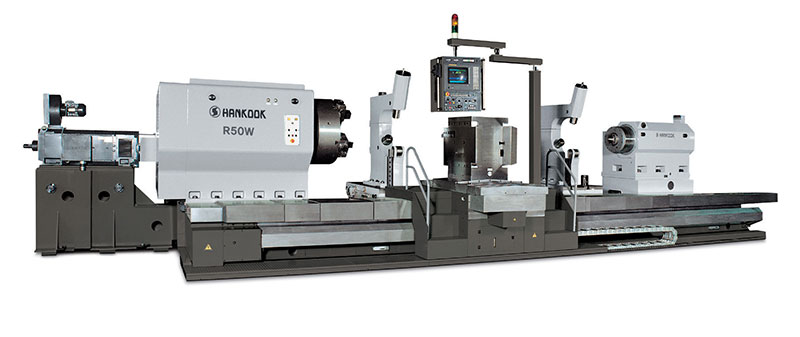

AĞIR İŞ CNC MERDANE TORNASI

HAREKETLER

X eksen hareketimm950
Z eksen hareketimm2000~8000

İLERLEMELER

X ekseni kesme ilerlemesimm / dk4000
Z ekseni kesme ilerlemesimm / dk5000

KAPASİTE

Yatak üstü çevirme çapımm2200
Araba üstü çevirme çapımm2200
Merkezler arası uzaklıkmm2000~8000
Merkezler arası maksimum yük (Ara yatak ile)kg70000

YATAK

Yatak genişliğimm2000
Yatak uzunluğumm700

MOTORLAR

Ana tabla motorukw155
X/Z eksen motorukw14

FENERMİLİ

Fenermili konik tipi1/12
Fenermili devridevir / dk0,4~185
Maksimum kesme gücükg.f20000

TAKIM

Takım tipiTWO LAMELLE
Takım sayısı2
Takım postu hareketimm300

PUNTA

Punta pinyon çapımm630
Punta pinyon koniği#120
Pinyon hareketimm250

STANDART AKSESUARLAR

  • FANUC 0i-TF KONTROL ÜNİTESİ
  • 0.4~185 DEVİR/DK FENERMİLİ
  • MERKEZLER ARASI MESAFE 2000~8000MM
  • FENERMİLİ VE SERVO SÜRÜCÜLER VE MOTORLAR
  • ÖLÜ MERKEZLER
  • HİDROLİK GÜÇ ÜNİTESİ
  • LAMELLA TİPİ TAKIM POSTU
  • DÖNER PUNTA
  • PUNTA HIZLI HAREKET SİSTEMİ
  • PUNTA YÜK ÖLÇER
  • HİDROLİK GÜÇ ÜNİTESİ
  • AYNA KORUMA SACI
  • ÇALIŞMA LAMBASI
  • İKAZ LAMBASI
  • DENGELEME CİVATA VE BLOKLARI
  • TAKIM ÇANTASI
  • TRANSFORMATÖR







OPSİYONEL AKSESUARLAR

  • 4 AYAKLI BAĞIMSIZ AYNA (Ø32”, Ø40”, Ø50”, Ø60”)
  • ARA YATAK DÖNER AYAKLAR
  • HİDROLİK ARA YATAK
  • ROLL CHOCK STAND (300~500MM, 500~700MM)
  • TALAŞ KONVEYÖRÜ
