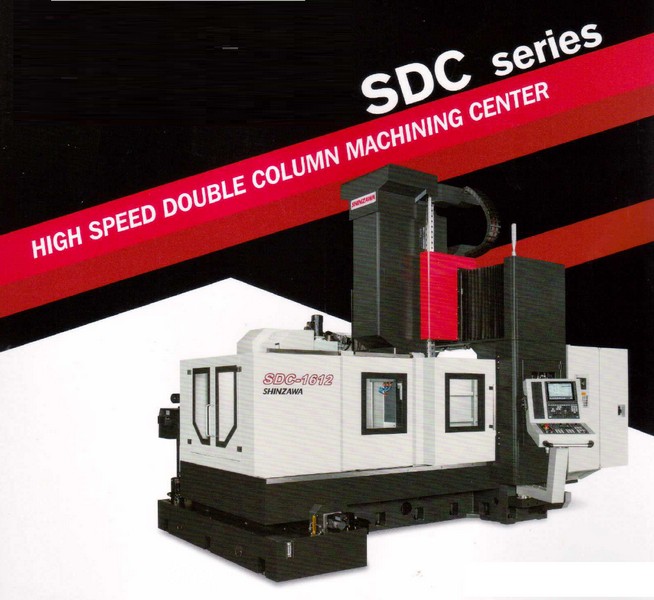

SDC-3212

ÇİFT KOLONLU CNC DİK İŞLEME MERKEZİ

ÇALIŞMA ALANI

Tabla ölçüsü (Boy x En)mm3100 x 1100
Fenermili ile Tabla Arası Yükseklikmm170+800=970 / 150+800=950
Fenermili merkezi ile Kolon Arası Mesafemm1300

EKSENLER

Kızak TipiLİNEER
X eksen hareketimm3200
Y eksen hareketimm1200
Z eksen hareketimm800

FENERMİLİ

Fenermili devri (Kasnaklı)devir / dk8000
Fenermili devri (Direct Drive)devir / dk10000 / 12000
Fenermili konik tipi-BT40 / BT50
Fenermili motor gücükw/HP15 / 18,5

İLERLEME HIZLARI

Kesme ilerlemesi (X, Y, Z)mm / dk10000
Boşta ilerleme (X, Y, Z)mm / dk24000

TAKIM MAGAZİNİ

Takım sayısıadet32
Maksimum takım ağırlığıkgBT40: 7 / BT50: 16
Maksimum takım çapı ve boyummBT40: 70, 350 / BT50: 120, 400

KONTROL ÜNİTESİ

MITSUBISHIM80A, M830
FANUC0i-MF, 31-MB
HEIDENHAINTNC-640
SIEMENS840D

DİĞER

Toplam elektrik gücüKVA40
Makinenin ağırlığıkg~23000
Makinenin kapladığı alanmm7830 x 3990

STANDART AKSESUARLAR

  • X, Y, Z EKSENLERİNDE MASURA LİNEER KIZAK
  • 32 TAKIM KAPASİTELİ KOLLU TİP MAGAZİN
  • BT40 10000 DEVİR/DK DIRECT DRIVE FENERMİLİ
  • BANT TİPİ / VİDALI TİP TALAŞ KONVEYÖRÜ VE TALAŞ ARABASI
  • MERKEZİ OTOMATİK YAĞLAMA SİSTEMİ
  • EL ÇARKI
  • 3’LÜ İKAZ LAMBASI
  • ÇALIŞMA LAMBASI
  • SOĞUTMA SUYU TANKI
  • SU TABANCASI
  • HAVA TABANCASI
  • OTOMATİK ENERJİ KESME
  • DENGELEME CİVATA VE BLOKLARI
  • KULLANIM KILAVUZU
  • CE BELGESİ
  • 2 YIL ÜCRETSİZ PERİYODİK BAKIM (YILDA 1)

OPSİYONEL AKSESUARLAR

  • GENİŞ KONTROL ÜNİTESİ SEÇENEKLERİ
  •    - MITSUBISHI M830, M80A
  •    - FANUC Oi-MF
  •    - FANUC 31i-MB
  •    - Siemens 840D
  •    - HEIDENHAIN TNC-640
  • X, Y, Z EKSENLERİNDE MASURA LİNEER KIZAK
  • BBT50, HSK-A63 KONİK TİPİ
  • 8000 DEVİR/DK KASNAKLI FENERMİLİ
  • 12000 DEVİR/DK DIRECT DRIVE FENERMİLİ
  • BUILT-IN FENERMİLİ
  • 24 TAKIM KAPASİTELİ DİSK TİPİ MAGAZİN
  • 40 TAKIM KAPASİTELİ KOLLU TİP MAGAZİN
  • FENERMİLİ İÇERİSİNDEN BASINÇLI SU VERME SİSTEMİ (30, 70 BAR)
  • 100mm KOLON YÜKSELTME
  • YAĞ AYRIŞTIRICI
  • HEIDENHAIN LİNEER CETVEL
  • OTOMATİK TAKIM BOYU ÖLÇME PROBU
