R-150TM-300

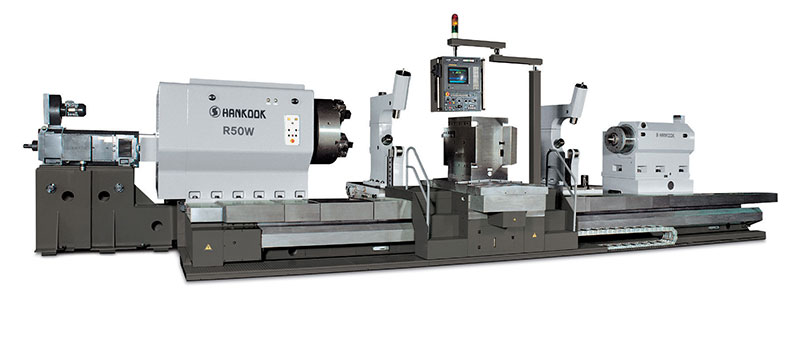

AĞIR İŞ CNC MERDANE TORNASI

HAREKETLER

X eksen hareketimm950
Z eksen hareketimm8000/10000~20000

İLERLEMELER

X ekseni kesme ilerlemesimm / dk4000
Z ekseni kesme ilerlemesimm / dk5000

KAPASİTE

Yatak üstü çevirme çapımm3000
Araba üstü çevirme çapımm3000
Merkezler arası uzaklıkmm8000/10000~20000
Merkezler arası maksimum yük (Ara yatak ile)kg150000

YATAK

Yatak genişliğimm1800+1600
Yatak uzunluğumm700

MOTORLAR

Ana tabla motorukw225
X/Z eksen motorukw16

FENERMİLİ

Fenermili konik tipi1/12
Fenermili devridevir / dk0,5~150
Maksimum fenermili torkukg.m22000
Maksimum kesme gücükg.f20000

TAKIM

Takım tipiTWO LAMELLA
Takım sayısı2
Takım postu hareketimm600
Takım tutucu genişliğimm120

PUNTA

Punta pinyon çapımm900
Punta pinyon koniği#160
Punta pinyon tipiBUILT-IN
Pinyon hareketimm150

STANDART AKSESUARLAR

  • FANUC 0i-TF KONTROL ÜNİTESİ
  • 0.5~150 DEVİR/DK FENERMİLİ
  • MERKEZLER ARASI MESAFE 8000~20000MM
  • FENERMİLİ VE SERVO SÜRÜCÜLER VE MOTORLAR
  • ÖLÜ MERKEZLER
  • HİDROLİK GÜÇ ÜNİTESİ
  • LAMELLA TİPİ TAKIM POSTU
  • DÖNER PUNTA
  • PUNTA HIZLI HAREKET SİSTEMİ
  • PUNTA YÜK ÖLÇER
  • HİDROLİK GÜÇ ÜNİTESİ
  • AYNA KORUMA SACI
  • ÇALIŞMA LAMBASI
  • İKAZ LAMBASI
  • DENGELEME CİVATA VE BLOKLARI
  • TAKIM ÇANTASI
  • TRANSFORMATÖR



OPSİYONEL AKSESUARLAR

  • 4 AYAKLI BAĞIMSIZ AYNA (Ø32”, Ø40”, Ø50”, Ø60”)
  • ARA YATAK DÖNER AYAKLAR
  • HİDROLİK ARA YATAK
  • ROLL CHOCK STAND (300~500MM, 500~700MM)
  • TALAŞ KONVEYÖRÜ
